Carregamento e descarga
Alívio do excesso de pressão ou de vácuo enquanto a carga entra ou sai do tanque.
Tanktech · Válvula de pressão e vácuo

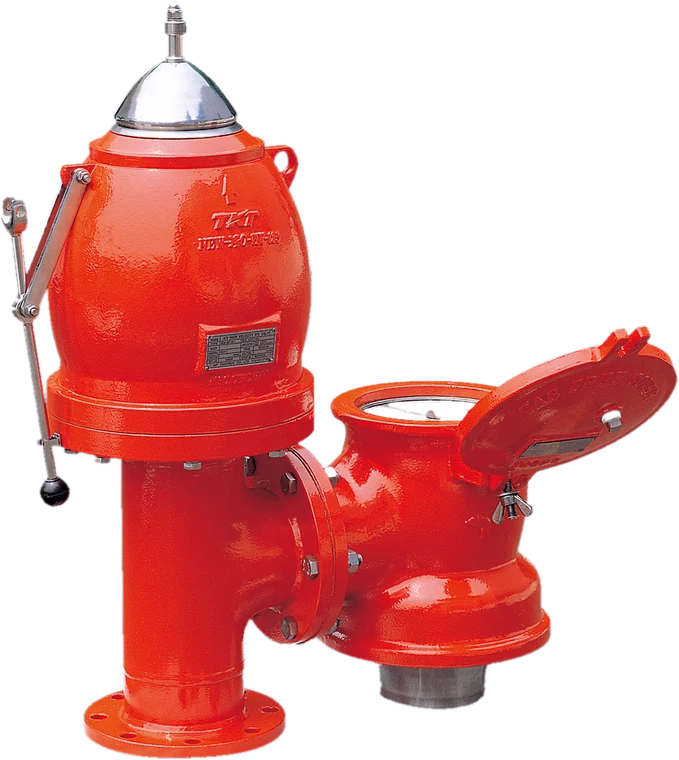

Tanktech U-ISO-H/V/G: válvula P/V de alta velocidade
A U-ISO-H/V/G alivia o excesso de pressão ou de vácuo dos tanques de carga durante o carregamento, a descarga, o lastro e as variações de temperatura, e impede a passagem de chama para dentro do tanque. A Tanktech descreve-a como uma válvula sem martelamento, sem acúmulo de condensado e sem corrosão, com patente internacional.
Alivia pressão e vácuo do tanque e barra a passagem de chama. Sem martelamento, com o disco visível do convés e da passarela.
- oito tamanhos nominais
- DN 65–300
- norma de válvulas P/V de tanque
- ISO 15364
- MSC/Circ. 677/1009, corta-chama
- IMO 677
- controle de vapor, 46 CFR
- USCG
Aplicações
Onde o U-ISO-H/V/G trabalha
A válvula trabalha nas operações em que a pressão do tanque de carga muda, e protege o tanque contra a entrada de chama.
Lastro
Proteção do tanque de carga durante as operações de lastro.
Variação de temperatura
Alívio da pressão que a variação térmica provoca na carga.
Carga química
Arranjo opcional aprovado pela IMO MSC.1/Circ.1324, com MESG de 0,65 mm.
Versões
Versão padrão e três arranjos opcionais
Além da versão padrão, o catálogo mostra três arranjos opcionais, incluindo versões aquecidas.
Padrão
Alívio de pressão e vácuo
Com corta-chama contra a entrada de chama no tanque
- Detalhe
- DN 65 a 300 mm
Opção 1
Carga química
Arranjo aprovado pela IMO MSC.1/Circ.1324
- Detalhe
- MESG de 0,65 mm
Opção 2
Aquecimento elétrico
Válvula P/V de alta velocidade com aquecimento elétrico
Opção 3
Vapor ou óleo térmico
Aquecimento por traço de vapor ou por óleo térmico
Dimensões e peso
Tamanhos da série U-ISO-HV publicados pelo fabricante.
| Modelo | DN (mm) | Altura (mm) | Comprimento (mm) | Peso (kg) |
|---|---|---|---|---|
| U-ISO-HV-65 | 65 | 599 | 417 | 44 |
| U-ISO-HV-80 | 80 | 634 | 428 | 60 |
| U-ISO-HV-100 | 100 | 734 | 500 | 84 |
| U-ISO-HV-125 | 125 | 845 | 586 | 114 |
| U-ISO-HV-150 | 150 | 907 | 671 | 150 |
| U-ISO-HV-200 | 200 | 1027 | 836 | 234 |
| U-ISO-HV-250 | 250 | 1260 | 1025 | 378 |
| U-ISO-HV-300 | 300 | 1384 | 1165 | 502 |
O fabricante disponibiliza também os desenhos técnicos da válvula; enviamos com a cotação.
Especificações técnicas
Ficha do U-ISO-H/V/G
Todos os dados abaixo vêm da documentação oficial da Tanktech. As fontes estão no fim da ficha.
Construção
- Disco e sede
- Substituíveis
- Pressão de ajuste
- Regulável
- Posição do disco
- Visível, inclusive do convés e da passarela
- Teste de abertura
- Verificação de curso completo fácil, com alavanca de baixo esforço
- Lubrificação
- Não precisa de engraxar
Opções
- Tampa gas free
- Tampa de gas free combinada, patente Tanktech
- Carga química
- Arranjo aprovado pela IMO MSC.1/Circ.1324, MESG de 0,65 mm
- Aquecimento
- Elétrico, ou por traço de vapor ou óleo térmico
Normas de referência
- IMO
- MSC/Circ. 677, 1009, 585, 731 e 450 Rev.1
- ISO
- ISO 15364 e ISO 16852
- Ensaio de vazão
- Procedimento API 2000
- USCG
- Sistema de controle de vapor, 46 CFR 39-20.11 e 162.017
Certificações
IMO MSC/Circ. 677/1009
Dispositivos contra a passagem de chama para tanques de carga
ISO 15364
Válvulas de pressão e vácuo para tanques de carga
USCG
Controle de vapor, 46 CFR 39-20.11 e 162.017
Patente internacional
Indicada pelo fabricante para a série
Fontes
- Tanktech — Product Profile rev5 (2021), página 6, e catálogo oficial da válvula
- Tanktech — página oficial da High Velocity PV Valve
Especificações sujeitas a alteração pelo fabricante. Confirmamos a configuração do seu equipamento na cotação.
Serviço AUTROTEC
Fornecimento com a AUTROTEC
A AUTROTEC é representante oficial da Tanktech no Brasil e faz a cotação da U-ISO-H/V/G conforme o tamanho, o arranjo e a carga do navio.
Para a proposta ajudam o diâmetro nominal, o tipo de carga (incluindo carga química), a necessidade de aquecimento e as normas exigidas pela classe.
Representante Tanktech
A AUTROTEC representa oficialmente a Tanktech no Brasil.
Perguntas frequentes
Sobre o U-ISO-H/V/G
Para que serve a válvula U-ISO-H/V/G?
Para aliviar o excesso de pressão ou de vácuo dos tanques de carga durante o carregamento, a descarga, o lastro e as variações de temperatura, impedindo a passagem de chama para dentro do tanque.
Que normas a U-ISO-H/V/G atende?
O fabricante indica conformidade com a IMO MSC/Circ. 677/1009, a ISO 15364 e o sistema de controle de vapor da USCG (46 CFR 39-20.11 e 162.017), além de ensaio de vazão pelo procedimento API 2000.
Que tamanhos existem?
Oito tamanhos nominais, de DN 65 a DN 300, com peso de 44 kg a 502 kg conforme o tamanho.
Existe versão para carga química?
Sim. Há um arranjo opcional aprovado pela IMO MSC.1/Circ.1324, com MESG de 0,65 mm para carga química.
A válvula pode ser aquecida?
Sim. O catálogo mostra arranjos opcionais com aquecimento elétrico e com traço de vapor ou óleo térmico.
Precisa de uma cotação?
Fale com a equipe AUTROTEC e receba uma proposta personalizada com agilidade.
+55 21 3738-8233 · autrotec@autrotec.com.br
