Navios-tanque
Medição de ullage, interface e temperatura na gestão da carga a bordo.
Tanktech · Trena UTI gas-tight

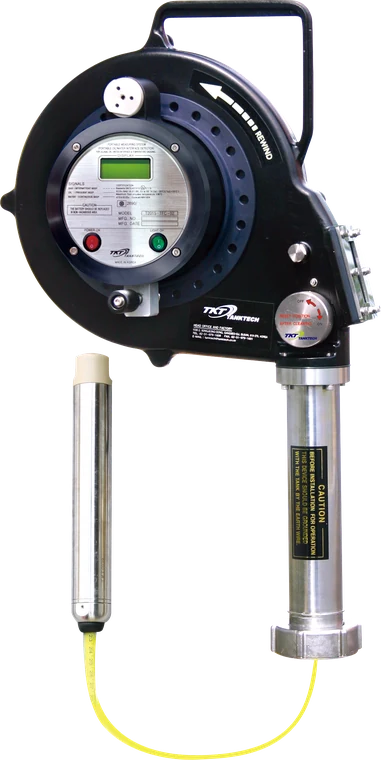

Tanktech T2015-TFC: trena UTI de sistema fechado
A T2015-TFC mede ullage, interface entre óleo e água e temperatura numa só descida da fita, com precisão de ±2 mm. A caixa é gas-tight, o que permite medir sem abrir o tanque à atmosfera. A AUTROTEC consta na rede de assistência UTI da Tanktech no Brasil.
Ullage, interface e temperatura numa só descida, com ±2 mm. Sistema fechado: mede o tanque sem o abrir à atmosfera.
- em ullage e interface
- ± 2 mm
- de fita, conforme o tanque
- 15–40 m
- segurança intrínseca T4
- Ex ia IIB
- de resolução na temperatura
- 0,1 °C
Aplicações
Onde o T2015-TFC trabalha
A Tanktech descreve a T2015-TFC como equipamento portátil para conhecer a condição interna do tanque num navio-tanque.
Medição em sistema fechado
A caixa gas-tight e a válvula de convés permitem medir sem abrir o tanque à atmosfera.
Água no fundo do tanque
Detecção da interface entre óleo e água, com nível mínimo detectável de 8 mm.
Exigência regulamentar
O fabricante associa o equipamento às exigências da convenção MARPOL.
Medições e sensores
Três medições, uma só sonda
A sonda reúne três sensores. O aparelho distingue gás, óleo e água pelo som e mostra os valores no display.
Ultrassom
Ullage (vazio do tanque)
Sensor ultrassónico
- Alcance
- Fita de 15, 30 ou 40 m
- Detalhe
- 1 mm na fita
Condutividade
Interface óleo/água
Sensor de condutividade
- Alcance
- Nível mínimo detectável de 8 mm
- Detalhe
- Precisão de ±2 mm
RTD
Temperatura
Termorresistência
- Alcance
- −20 a 90 °C
- Detalhe
- 0,1 °C
Especificações técnicas
Ficha do T2015-TFC
Todos os dados abaixo vêm da documentação oficial da Tanktech. As fontes estão no fim da ficha.
Medição
- Precisão
- ±2 mm em ullage e na detecção de interface
- Indicação
- Visual e sonora, com som distinto para gás, óleo e água
- Fita
- 15, 30 ou 40 m · graduação métrica · resolução de 1 mm
- Sonda
- Diâmetro de 34 mm, cabeça em Teflon, sensores ultrassónico, RTD e de condutividade
- Nível mínimo detectável
- 8 mm
- Conexão superior
- PF 2-1/4 TAP
Temperatura
- Faixa do sensor
- −20 a 90 °C
- Resolução
- 0,1 °C
- Precisão na faixa calibrada
- ±0,1 °C (de 0 a 60 °C)
- Leitura
- Em °C ou °F
Construção e ambiente
- Display
- LCD de 4 dígitos, 7 segmentos, com retroiluminação verde fosforescente
- Dimensões
- Aprox. 585 × 346 × 150 mm (A × L × P), modelo TFC-02
- Peso
- Aprox. 7,4 kg com fita de 15 m (TFC-02)
- Temperatura ambiente
- −20 a 50 °C
- Alimentação
- Bateria de 9 V (MN1604)
- Caixa
- Gas-tight e à prova de água, para segurança intrínseca
Recursos
- Leitura da fita
- Janela de vidro antiembaciante e escala não corrosiva revestida a Tefzel ETFE
- Proteção da fita
- Dispositivo que evita o corte por fecho descuidado da válvula
- Sonda
- Tubo de armazenamento gas-tight e limpador de fita
- Segurança
- Grampo de aterramento contra descarga estática
- Conexão ao tanque
- Acoplamento rápido com adaptador conversível
Certificações
ATEX e IECEx
Segurança intrínseca Ex ia IIB T4 Ga (−20 °C ≤ Ta ≤ 50 °C)
MED
Aprovação de tipo pelo organismo notificado BV
Sociedades classificadoras
Aprovações de tipo ABS, RRS e CCS
Administrações
USCG, Canadá e administrações coreana e japonesa
Fontes
- Tanktech — página oficial do Portable Measuring System
- Tanktech — Product Profile rev5 (2021), páginas 10 e 11
Especificações sujeitas a alteração pelo fabricante. Confirmamos a configuração do seu equipamento na cotação.
Serviço AUTROTEC
Fornecimento e assistência com a AUTROTEC
A AUTROTEC consta no catálogo da Tanktech como assistência UTI no Brasil, a partir do Rio de Janeiro.
Além do fornecimento da T2015-TFC, a equipe atende a linha anterior T2000 que continua a bordo, com diagnóstico de fita, sonda, eletrônica e alimentação.
Assistência UTI no Brasil
A AUTROTEC está na rede de assistência UTI listada pela própria Tanktech.
Perguntas frequentes
Sobre o T2015-TFC
O que a trena T2015-TFC mede?
Ullage (o vazio do tanque), a interface entre óleo e água e a temperatura, numa só descida da fita. A precisão é de ±2 mm em ullage e interface.
O que significa ser uma trena de sistema fechado?
A caixa é gas-tight: acoplada à válvula de convés, permite medir sem abrir o tanque à atmosfera, o que evita a saída de vapores da carga.
Que comprimentos de fita existem?
15, 30 ou 40 metros, com graduação métrica e resolução de 1 mm. O comprimento é escolhido conforme a profundidade do tanque.
A T2015-TFC pode ser usada em área classificada?
Sim. O fabricante indica segurança intrínseca Ex ia IIB T4 Ga, com certificação ATEX e IECEx, para temperatura ambiente de −20 a 50 °C.
A AUTROTEC atende a linha antiga T2000?
Sim. A T2015-TFC é a geração atual, e a AUTROTEC também dá suporte às trenas T2000 que continuam a bordo, com diagnóstico de fita, sonda, eletrônica e alimentação.
