Riken Keiki · Detector fixo à prova de explosão

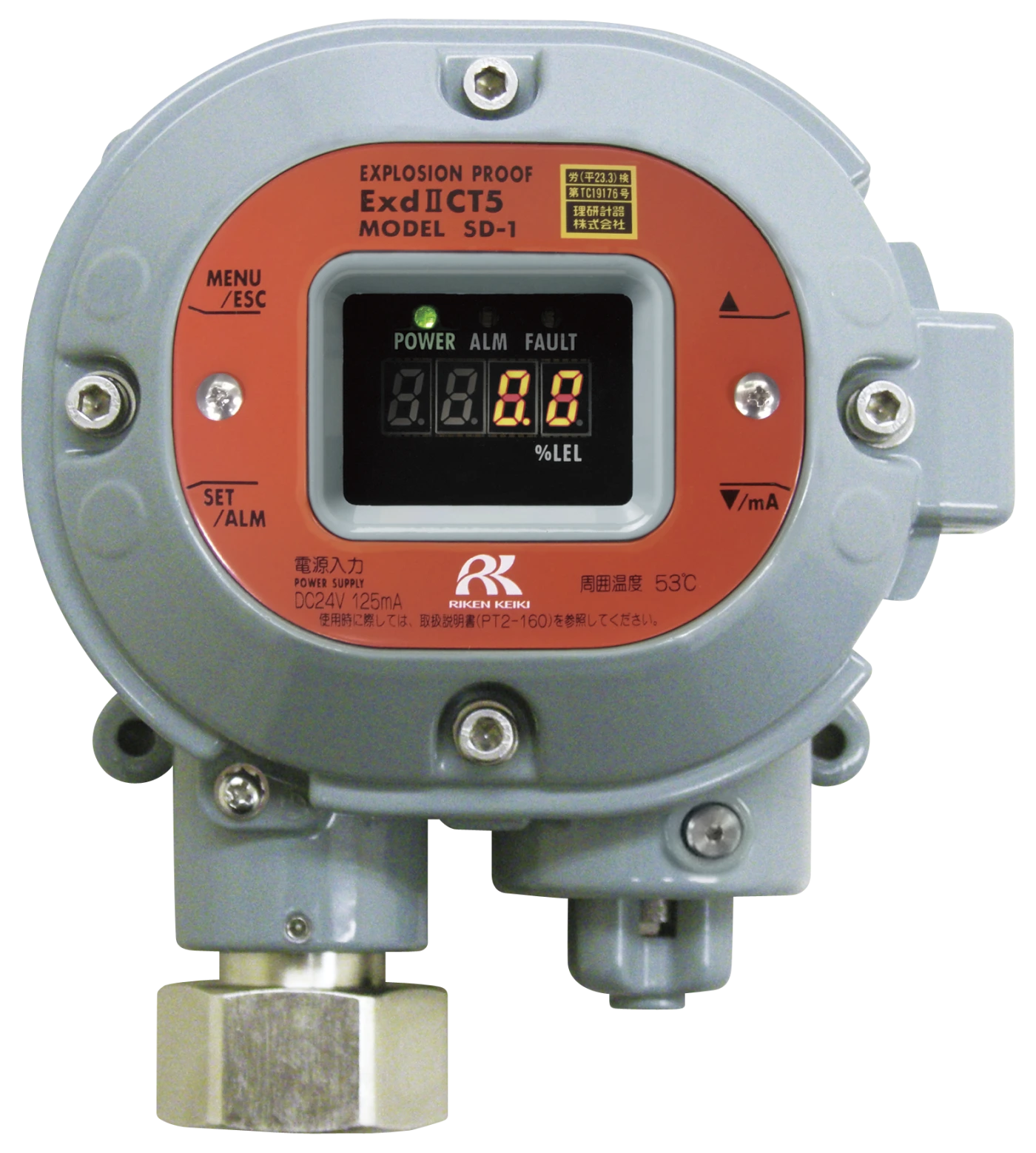

Riken Keiki SD-1: detector fixo de gases combustíveis
O SD-1 é um detector fixo de gases combustíveis com invólucro à prova de explosão, que pode ser usado inclusive onde há hidrogênio e acetileno. A Riken Keiki o indica para refinarias, petroquímica, navios e instalações offshore. A AUTROTEC fornece, instala e mantém o SD-1.
Invólucro à prova de explosão, saída 4–20 mA e proteção IP65. Feito para ficar em área classificada, perto de onde o gás pode vazar.
- invólucro à prova de explosão
- Ex db IIC
- a 3 fios, até 1,25 km
- 4–20 mA
- proteção contra água e poeira
- IP65
- alarme padrão (Tipo GP)
- 25 %LEL
Aplicações
Onde o SD-1 trabalha
A série SD-1 foi pensada para as instalações mais severas, ligada a centrais de alarme locais e a sistemas de supervisão.
Navios e offshore
Instalações marítimas e offshore; há versões com aprovação MED.
Hidrogênio e acetileno
O invólucro Ex db IIC permite o uso em atmosferas com hidrogênio e acetileno.
Túneis e obras
Túneis de serviços e utilidades e canteiros de obra.
Gases e sensores
Um detector, uma série inteira
O SD-1 (difusão) e o SD-1D (sucção) medem combustíveis. A mesma série tem modelos para outros gases; o SD-1RI, o SD-1EC e o SD-1OX têm versões com certificação SIL2 (IEC 61508).
GP
Combustíveis (SD-1)
Combustão catalítica
- Faixa
- 0 a 100 %LEL
- Resolução
- 0,5 %LEL
NC
Combustíveis (SD-1)
Catalítico (cerâmica)
- Faixa
- Conforme o gás
RI
Combustíveis (SD-1RI)
Infravermelho (NDIR)
- Faixa
- 0 a 100 %LEL
EC
H₂S e CO (SD-1EC)
Eletroquímico
- Faixa
- H₂S 0 a 30 ppm · CO 0 a 75 ppm
OX
Oxigênio (SD-1OX)
Célula galvânica
- Faixa
- 0 a 25,0 %vol
Especificações técnicas
Ficha do SD-1
Todos os dados abaixo vêm da documentação oficial da Riken Keiki. As fontes estão no fim da ficha.
Medição (SD-1 Tipo GP)
- Amostragem
- Difusão (SD-1) ou sucção (SD-1D)
- Display
- LED de 4 dígitos, 7 segmentos
- Precisão do alarme
- Dentro de ±25 % do ponto de alarme
- Atraso do alarme
- Menos de 30 s com gás a 1,6 vez o ponto de alarme
- Estabilização inicial
- Aprox. 25 s
Alarmes
- Alarme de gás
- Um nível, 25 %LEL (padrão), lâmpada ALM vermelha, rearme automático
- Falhas detectadas
- Sistema e sensor, lâmpada FAULT amarela e código de erro no display
- Contato
- Sem tensão 1a · 250 Vca 0,5 A ou 30 Vcc 0,5 A (carga resistiva)
Sinais e alimentação
- Saída analógica
- 4–20 mA a 3 fios, carga até 300 Ω, HART disponível sob pedido
- Cabo e distância
- Cabo blindado CVVS 1,25 mm², 3 ou 5 vias · até 1,25 km
- Alimentação
- 24 Vcc ±10 %, máx. 3 W
Construção e ambiente
- Peso
- Aprox. 2,0 kg (SD-1) · aprox. 2,2 kg (SD-1D)
- Proteção
- Invólucro à prova de explosão, equivalente a IP65
- Montagem
- Parede; kit de U-bolt opcional para tubo
- Temperatura e umidade
- −20 a +60 °C, até 95 % UR sem condensação (versão ATEX/IECEx)
Certificações
INMETRO
Certificado DEKRA 24.0006X
ATEX
Certificado KEMA 10ATEX0083X · II 2 G Ex db IIC T5 Gb
IECEx
Certificado IECEx KEM 10.0036X · Ex db IIC T5 Gb
MED
SD-1 Tipo GP e SD-1D, conforme o gás
Fontes
- Riken Keiki — página oficial do SD-1 / SD-1D
- Riken Keiki — especificação SD-1 ATEX/IECEx (RSE-0465)
- Riken Keiki — catálogo da série SD-1 (PC2E-0342)
Especificações sujeitas a alteração pelo fabricante. Confirmamos a configuração do seu equipamento na cotação.
Serviço AUTROTEC
Instalação e manutenção com a AUTROTEC
A AUTROTEC fornece detectores fixos Riken Keiki e apoia a instalação, o comissionamento e a manutenção do sistema, incluindo a integração do sinal 4–20 mA com centrais de alarme e supervisão.
O plano de manutenção define os testes com gás e a periodicidade de calibração de cada ponto.
Do projeto à manutenção
Fornecimento, instalação, comissionamento e manutenção de detectores fixos.
Perguntas frequentes
Sobre o SD-1
O SD-1 pode ser instalado em área classificada?
Sim. O SD-1 tem invólucro à prova de explosão certificado como Ex db IIC T5 Gb (ATEX e IECEx) e certificado INMETRO DEKRA 24.0006X.
Qual a diferença entre o SD-1 e o SD-1D?
O SD-1 mede por difusão, no ponto onde está instalado. O SD-1D mede por sucção, aspirando a amostra até o sensor.
Qual a diferença entre o SD-1 e o GD-70D?
O SD-1 é à prova de explosão e serve para áreas classificadas. O GD-70D não tem proteção contra explosão e foi feito para fábricas de semicondutores e laboratórios.
O SD-1 tem aprovação MED?
Sim, conforme o gás: o certificado MED publicado pela Riken Keiki cobre o SD-1 Tipo GP e o SD-1D.
Como o SD-1 se liga ao sistema?
Por saída 4–20 mA a 3 fios, com cabo blindado de até 1,25 km, e por um contato de alarme. A alimentação é de 24 Vcc. O sinal pode seguir para uma central de alarme e para a supervisão.
