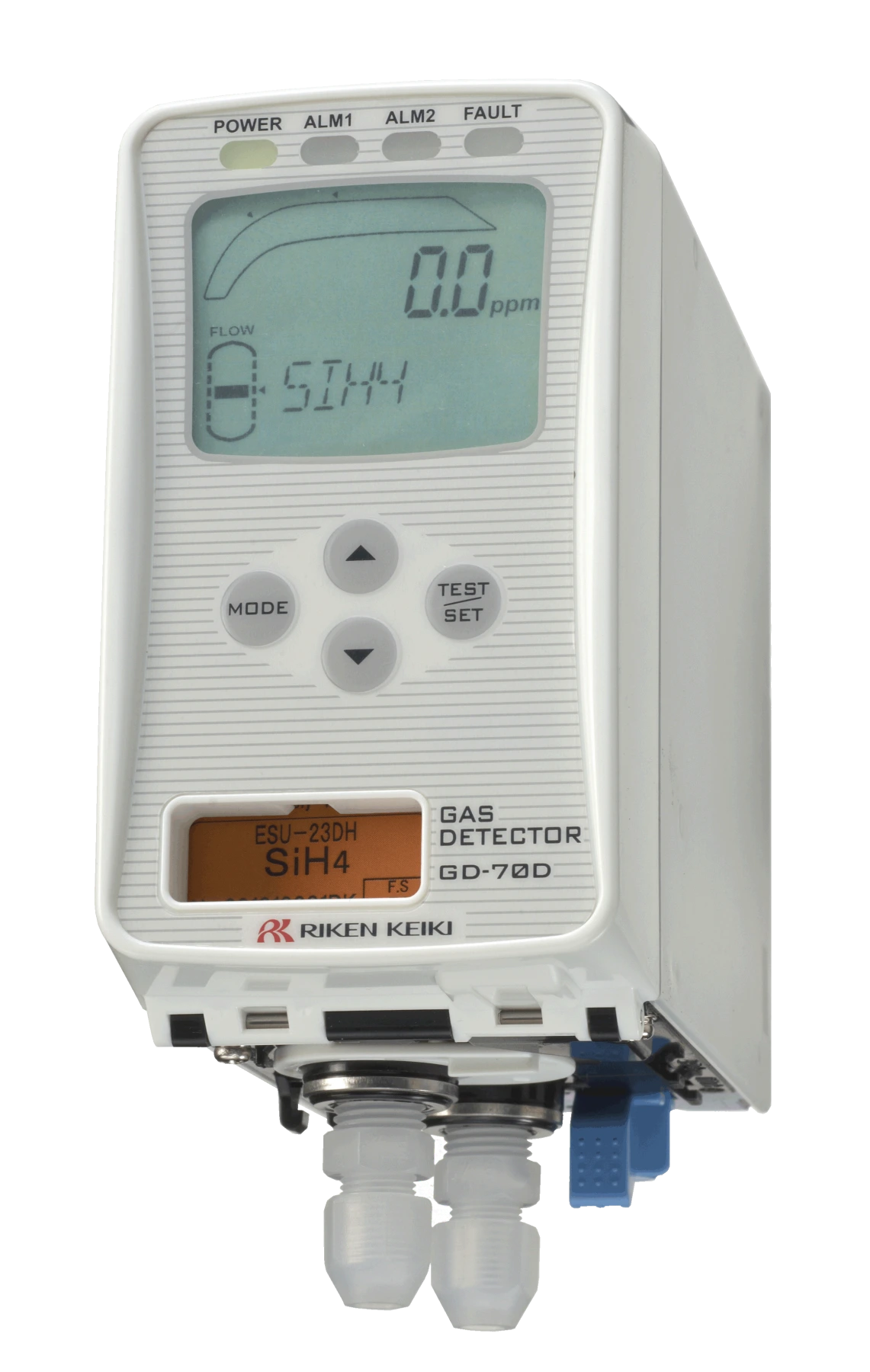

Riken Keiki GD-70D: detector fixo de gases por sucção
O GD-70D é uma cabeça de detecção fixa com bomba, que aspira o ar do ponto monitorado e mede gases tóxicos, combustíveis ou oxigênio. Foi desenvolvido para fábricas de semicondutores e laboratórios, onde se usam muitos gases diferentes. A AUTROTEC fornece, instala e mantém o GD-70D.
Mais de 260 sensores para a mesma cabeça de detecção. Um detector fixo para instalações que trabalham com muitos gases diferentes.
- sensores disponíveis
- 260+
- sucção por bomba interna
- 0,5 L/min
- e contatos de alarme e falha
- 4–20 mA
- caixa de 70 mm de largura
- 0,9 kg
Aplicações
Onde o GD-70D trabalha
A Riken Keiki desenvolveu a série 70D para semicondutores e pesquisa, e a indica também para infraestrutura e energia.
Laboratórios e pesquisa
Instalações que usam muitos gases diferentes, cada ponto com o sensor adequado.
Deficiência de oxigênio
Unidades de sensor de O₂ com alarme de falta de oxigênio conforme a JIS T 8201.
Infraestrutura e energia
Setores também indicados pelo fabricante para a série 70D.
Gases e sensores
Uma cabeça, várias unidades de sensor
O gás, a faixa e os pontos de alarme dependem da unidade de sensor escolhida no pedido. Estas são as famílias de unidade descritas na especificação oficial.
ESU
Gases tóxicos
Eletroquímico
- Faixa
- Conforme o gás
SGU
Combustíveis e tóxicos
Semicondutor
- Faixa
- Conforme o gás
NCU
Combustíveis
Catalítico (cerâmica)
- Faixa
- Conforme o gás
OSU
Oxigênio
Célula galvânica
- Faixa
- 0 a 25 %vol (monitoramento até 100 %vol)
SHU
Hidrogênio
Semicondutor de fio quente
- Faixa
- 0 a 2.000 ppm
Especificações técnicas
Ficha do GD-70D
Todos os dados abaixo vêm da documentação oficial da Riken Keiki. As fontes estão no fim da ficha.
Medição
- Amostragem
- Por sucção com bomba interna, 0,5 L/min ±10 %
- Display
- LCD digital com bargraph e iluminação branca
- Estabilização inicial
- Aprox. 25 s
- Conexão de tubulação
- Rc1/4, com união de PP para tubo de Ø 6 mm incluída
- Funções
- Atraso de alarme, supressão, zero tracking, controle de vazão e históricos de calibração, alarmes e eventos
Alarmes
- Alarme de gás
- Dois níveis (ALM1 e ALM2, lâmpadas vermelhas), rearme automático
- Falhas detectadas
- Sistema, sensor e vazão, com lâmpada FAULT amarela e mensagem
- Contatos
- Sem tensão, 1a ou 1b, um por alarme e um de falha · 24 Vcc 0,5 A
Sinais e alimentação
- Saída analógica
- 4–20 mA não isolada, carga até 300 Ω, a 3 ou 2 fios
- Alimentação
- 24 Vcc ±10 % (a página global indica também PoE)
- Consumo
- Aprox. 1,5 W (máx. 4 W) nas unidades ESU e OSU · aprox. 2,5 W (máx. 5 W) na SGU
Construção e ambiente
- Dimensões
- Aprox. 70 × 120 × 145 mm (L × A × P)
- Peso
- Aprox. 0,9 kg
- Montagem
- Caixa para parede, corpo cinza e porta frontal branca
- Temperatura e umidade
- 0 a 40 °C, 30 a 70 % UR sem condensação (pode variar com o sensor)
Certificações
CE
Marcação CE para EMC e RoHS
Sem proteção Ex
Construção sem proteção contra explosão: não é para áreas classificadas
Fontes
- Riken Keiki — especificação GD-70D (RSE-0335 e seguintes)
- Riken Keiki — página global da série 70D
- Riken Keiki — página oficial do GD-70D
Especificações sujeitas a alteração pelo fabricante. Confirmamos a configuração do seu equipamento na cotação.
Serviço AUTROTEC
Instalação e manutenção com a AUTROTEC
A AUTROTEC fornece detectores fixos Riken Keiki e apoia a instalação, o comissionamento e a manutenção do sistema, incluindo a integração dos sinais 4–20 mA e dos contatos de alarme.
A troca de peças do GD-70D é feita pela porta frontal, sem ferramentas especiais. O plano de manutenção define a periodicidade de calibração de cada unidade de sensor.
Do projeto à manutenção
Fornecimento, instalação, comissionamento e manutenção de detectores fixos.
Perguntas frequentes
Sobre o GD-70D
Que gases o GD-70D detecta?
Depende da unidade de sensor. A Riken Keiki oferece mais de 260 sensores para o GD-70D, entre gases tóxicos, combustíveis e oxigênio, e pode avaliar um sensor para um gás que não esteja na lista.
O GD-70D pode ser instalado em área classificada?
Não. A especificação oficial indica construção sem proteção contra explosão. Para áreas classificadas é preciso outro modelo com certificação Ex.
Como o GD-70D se liga ao sistema de alarme?
Por saída 4–20 mA, a 3 ou 2 fios, e por contatos secos para o 1º alarme, o 2º alarme e a falha. A alimentação é de 24 Vcc.
Por que o GD-70D funciona por sucção?
A bomba interna aspira o ar do ponto monitorado a 0,5 L/min e controla a vazão. O equipamento também avisa quando a vazão falha.
A AUTROTEC instala e mantém o GD-70D?
Sim. A AUTROTEC fornece detectores fixos Riken Keiki e apoia instalação, comissionamento e manutenção do sistema.
