Tanques de carga
Medição de gases dentro de tanques de carga, com mangueiras opcionais de 8, 30 ou 45 m.
Riken Keiki · Detector multigás com bomba

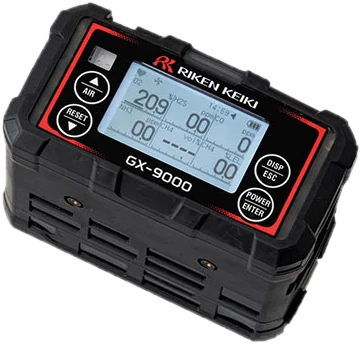

Riken Keiki GX-9000: detector multigás de até 6 gases
O GX-9000 mede até seis gases ao mesmo tempo, com bomba potente para tanques grandes e sensores que vão dos quatro gases principais a VOC, CO₂, amônia e outros tóxicos. É o sucessor do GX-8000 indicado pela Riken Keiki. A AUTROTEC fornece, calibra e mantém o GX-9000.
Até seis gases, bomba para tanques grandes e caixa IP66/68. Um só detector no lugar de vários aparelhos e tubos detectores.
- medidos em simultâneo
- 6 gases
- de amostragem com mangueira opcional
- 45 m
- com bateria de íon-lítio
- 25 h
- e queda de 1,5 m
- IP66/68
Aplicações
Onde o GX-9000 trabalha
A Riken Keiki apresenta o GX-9000 como um detector para trabalho marítimo, em terra e subterrâneo, com bomba dimensionada para tanques grandes.
Desgaseificação e limpeza
Confirmação de segurança antes de desgaseificar e limpar tanques.
Terra e subterrâneo
Um mesmo equipamento para trabalhos marítimos, em terra e subterrâneos.
Menos equipamentos
Mede vários gases numa só unidade, no lugar de vários detectores e tubos detectores.
Gases e sensores
Seis posições de sensor
Três posições recebem os sensores principais (O₂, H₂S e CO) e outras três recebem combustíveis, CO₂, VOC ou tóxicos. As faixas abaixo são as da versão ATEX/IECEx.
%LEL
Combustíveis
Catalítico (cerâmica)
- Faixa
- 0 a 100 %LEL
- Resolução
- 1 %LEL
IR
Combustíveis
Infravermelho (NDIR)
- Faixa
- 0 a 100 %LEL / até 100,0 %vol
- Resolução
- 0,5 %LEL / 0,1 %vol
O₂
Oxigênio
Eletroquímico
- Faixa
- 0 a 25,0 %vol
- Resolução
- 0,1 %vol
H₂S
Sulfeto de hidrogênio
Eletroquímico
- Faixa
- 0 a 100,0 ppm
- Resolução
- 0,1 ppm
CO
Monóxido de carbono
Eletroquímico
- Faixa
- 0 a 500 ppm
- Resolução
- 1 ppm
Outros sensores disponíveis
Sensores que podem ocupar as posições livres, conforme a configuração escolhida na compra.
| Gás | Princípio | Faixa | Resolução |
|---|---|---|---|
| Combustíveis (%vol) | Condutividade térmica | 0 a 100,0 %vol | 0,1 %vol |
| CO₂ | Infravermelho (NDIR) | 0 a 20,00 %vol | 0,01 %vol (até 5 %) · 0,1 %vol |
| VOC (PID 10,6 eV) | Fotoionização | 0 a 40.000 ppb ou 0 a 4.000 ppm | a partir de 1 ppb |
| VOC (PID 10,0 eV) | Fotoionização | 0 a 100,0 ppm | 0,01 ppm (até 10 ppm) |
| NH₃ | Eletroquímico | 0 a 75,0 ppm | 0,5 ppm |
| Cl₂ | Eletroquímico | 0 a 1,50 ppm | 0,01 ppm |
| O₃ | Eletroquímico | 0 a 0,600 ppm | 0,005 ppm |
| HCl | Eletroquímico | 0 a 6,00 ppm | 0,05 ppm |
| SO₂ | Eletroquímico | 0,0 a 100,0 ppm | 0,1 ppm |
| H₂S alta concentração (GX-9000H) | Eletroquímico | 0 a 1.000 ppm | 1 ppm |
O GX-9000 aceita até seis sensores; o GX-9000H, versão para H₂S em alta concentração, aceita até cinco. Garantia dos sensores de até 3 anos (NH₃: 2 anos; O₃ e VOC: 1 ano).
Especificações técnicas
Ficha do GX-9000
Todos os dados abaixo vêm da documentação oficial da Riken Keiki. As fontes estão no fim da ficha.
Medição
- Amostragem
- Por aspiração, bomba interna, vazão mínima de 0,75 L/min
- Mangueiras opcionais
- Com flutuador de 8, 30 ou 45 m · com peso
- Display
- LCD digital matricial em 16 idiomas, incluindo português
- Conversão de combustíveis
- Leitura direta de 27 gases combustíveis (com sensor catalítico)
- Comunicação
- USB-C para dados e carga · Bluetooth 4.2 opcional com o app RK Link
Alarmes de fábrica (versão ATEX/IECEx, ajustáveis)
- Combustíveis
- 1º 10 %LEL · 2º 50 %LEL
- Oxigênio
- 1º 19,5 %vol · 2º 23,5 %vol
- H₂S
- 1º 5,0 · 2º 30,0 · TWA 1,0 · STEL 5,0 ppm
- CO
- 1º 25 · 2º 50 · TWA 25 · STEL 200 ppm
- Sinalização
- Lâmpada piscando, buzzer modulado de aprox. 95 dB a 30 cm e valor piscando
- Falhas detectadas
- Vazão, sistema, sensor, bateria baixa, falha de calibração e relógio
Energia
- Fontes
- Bateria de íon-lítio BUL-9000 ou unidade de 6 pilhas alcalinas AA
- Operação contínua
- Aprox. 25 h (íon-lítio) · aprox. 12 h (pilhas AA), conforme os sensores instalados
Construção e ambiente
- Dimensões
- Aprox. 158 × 85 × 132 mm (L × A × P)
- Peso
- Aprox. 1,1 kg com bateria
- Proteção
- Equivalente a IP66/68, resiste a queda de 1,5 m
- Temperatura
- Contínua: −20 a +50 °C · temporária: −40 a +60 °C
- Pressão de operação
- 80 a 120 kPa (80 a 110 kPa na faixa à prova de explosão)
Certificações
ATEX
Certificado DEKRA 21ATEX0089X · II 1 G Ex da ia IIC T4 Ga
IECEx
Certificado IECEx DEK 21.0057X · Ex da ia IIC T4 Ga
MED e UK-MER
Equipamentos marítimos (versão só com bateria de íon-lítio)
EN 60079-29-1 e EN 50104
Desempenho de detectores de combustíveis e de oxigênio
Fontes
Especificações sujeitas a alteração pelo fabricante. Confirmamos a configuração do seu equipamento na cotação.
Serviço AUTROTEC
Calibração e manutenção com a AUTROTEC
A AUTROTEC tem laboratório de calibração acreditado RBC nº 593 e calibra detectores Riken Keiki, com certificado.
O GX-9000 mostra ao ligar quantos dias faltam para a manutenção recomendada. Com vários sensores diferentes, a calibração confirma cada um com o seu gás padrão.
RBC 593
Laboratório de calibração acreditado pela CGCRE/Inmetro, conforme ABNT NBR ISO/IEC 17025.
Perguntas frequentes
Sobre o GX-9000
Quantos gases o GX-9000 mede?
Até seis ao mesmo tempo. Além de combustíveis, O₂, H₂S e CO, pode receber sensores de CO₂, VOC (PID), NH₃, Cl₂, O₃, HCl ou SO₂, conforme a configuração.
O GX-9000 substitui o GX-8000?
Sim. A Riken Keiki indica o GX-9000 como sucessor do GX-8000, e o catálogo mostra as configurações do GX-9000 equivalentes aos tipos do GX-8000.
Qual a diferença entre o GX-9000 e o GX-9000H?
O GX-9000H é a versão para H₂S em alta concentração, até 1.000 ppm, e aceita até cinco sensores. O GX-9000 aceita até seis.
O GX-9000 serve para tanques grandes?
Sim. A bomba interna aspira pelo menos 0,75 L/min e, com mangueira opcional, permite amostrar gases a até 45 m de distância.
O Bluetooth funciona no Brasil?
O fabricante indica o Bluetooth apenas para países e regiões que atendem à sua legislação de rádio (UE, EUA, Canadá, Austrália e Japão). Confirmamos a disponibilidade para o Brasil na cotação.
A AUTROTEC calibra o GX-9000?
Sim. A calibração é feita no laboratório acreditado RBC nº 593, que calibra detectores Riken Keiki e Honeywell BW e emite certificado.
