Navios e tanques de carga
Petroleiros, gaseiros, graneleiros e navios químicos, com mangueira de amostragem opcional de 30 m.
Riken Keiki · Detector multigás com bomba

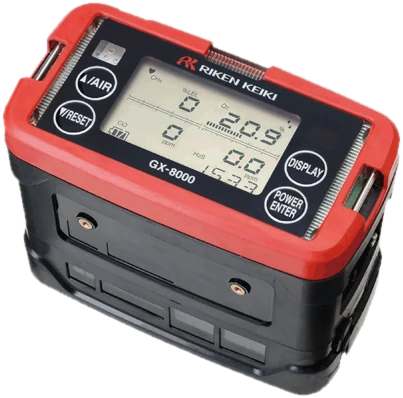

Riken Keiki GX-8000: detector portátil de gases
O GX-8000 mede gases combustíveis, oxigênio, H₂S e CO ao mesmo tempo, com bomba de amostragem para verificar tanques e espaços confinados antes da entrada. O fabricante o indica para navios, refino, petroquímica e utilidades, e a AUTROTEC calibra e mantém as unidades em uso.
Fora de linha no fabricante · sucessor GX-9000
Cinco faixas de medição, bomba interna e caixa IP67. Um detector pensado para medir o ar de um tanque antes de alguém entrar nele.
- até 4 gases em simultâneo
- 5 faixas
- proteção contra água e poeira
- IP67
- com bateria de íon-lítio
- 12 h+
- alarme sonoro a 30 cm
- 95 dB
Situação do modelo
A Riken Keiki encerrou a fabricação do GX-8000 e indica o GX-9000 como sucessor.
Para um equipamento novo, o sucessor indicado pelo fabricante é o GX-9000, também com bomba e voltado a tanques e atmosferas exigentes. Ajudamos a comparar a configuração de sensores com a do GX-8000 que você já usa.
Aplicações
Onde o GX-8000 trabalha
O fabricante posiciona o GX-8000 para ambientes onde a amostragem remota faz diferença: medir o ar de um tanque ou porão antes de alguém entrar.
Espaço confinado
Verificação de O₂, combustíveis, H₂S e CO antes e durante a entrada.
Refino e petroquímica
Refinarias, plantas petroquímicas e químicas.
Utilidades e saneamento
Tratamento de água e esgoto, energia, gás e telecomunicações.
Gases e sensores
Cinco faixas, um só visor
Cada gás tem o seu próprio princípio de medição. A faixa de combustíveis em %vol permite medir atmosferas ricas em hidrocarboneto, como durante a inertização de tanques.
%vol
Combustíveis
Condutividade térmica
- Faixa
- 0 a 100 %vol
- Resolução
- 1 %vol
%LEL
Combustíveis
Catalítico (cerâmica)
- Faixa
- 0 a 100 %LEL
- Resolução
- 1 %LEL
O₂
Oxigênio
Célula galvânica
- Faixa
- 0 a 40,0 %vol
- Resolução
- 0,1 %vol
H₂S
Sulfeto de hidrogênio
Eletroquímico
- Faixa
- 0 a 100,0 ppm
- Resolução
- 0,5 ppm
CO
Monóxido de carbono
Eletroquímico
- Faixa
- 0 a 500 ppm
- Resolução
- 1 ppm
Combinações de fábrica
O GX-8000 foi vendido em sete combinações de sensores. O tipo vem na identificação do equipamento e define o que ele mede.
| Versão | Combustíveis %vol | Combustíveis %LEL | O₂ | H₂S | CO |
|---|---|---|---|---|---|
| Tipo A4 gases, 5 faixas | |||||
| Tipo B4 gases | – | ||||
| Tipo C3 gases | – | – | |||
| Tipo D3 gases | – | – | |||
| Tipo E2 gases, 3 faixas | – | – | |||
| Tipo F2 gases | – | – | – | ||
| Tipo G2 gases | – | – | – |
Leitura direta de combustíveis padrão: isobutano, metano e hidrogênio (%LEL e %vol) e acetileno (só %LEL). Hidrogênio nos tipos E e G; acetileno nos tipos C e F.
Especificações técnicas
Ficha do GX-8000
Todos os dados abaixo vêm da documentação oficial da Riken Keiki. As fontes estão no fim da ficha.
Medição
- Amostragem
- Por aspiração, bomba interna, vazão mínima de 0,75 L/min
- Mangueiras opcionais
- 30 m com prumo · 8 m com cabeçote flutuante
- Display
- LCD com iluminação automática, valor digital e bargraph de 25 segmentos, todos os gases em simultâneo
Alarmes de fábrica
- Combustíveis
- 1º 10 %LEL · 2º 50 %LEL · acima da faixa 100 %LEL
- Oxigênio
- Baixo 19,5 % · alto 23,5 % · acima da faixa 40,0 %
- H₂S
- 1º 5,0 ppm · 2º 30,0 ppm · TWA 10,0 ppm · STEL 15,0 ppm
- CO
- 1º 25 ppm · 2º 50 ppm · TWA 25 ppm · STEL 200 ppm
- Sinalização
- LEDs, buzzer de tom alternado com mais de 95 dB(A) a 30 cm, valor e mensagem piscando
- Falhas detectadas
- Vazão, sensor, bateria, circuito e calibração
Energia
- Padrão
- Bateria de íon-lítio BUL-8000, carga completa em 3 h
- Opcional
- Unidade BUD-8000 com 3 pilhas alcalinas AA
- Operação contínua
- Mais de 12 h (íon-lítio) · mais de 6 h (pilhas AA)
Construção e ambiente
- Dimensões
- Aprox. 154 × 81 × 127 mm (L × A × P)
- Peso
- Aprox. 1,1 kg
- Proteção
- Equivalente a IP67
- Temperatura e umidade
- −20 a +50 °C, abaixo de 95 % UR sem condensação
- Recursos
- Datalogger, comunicação IrDA, teste de resposta (bump test), parada da bomba e senha
Certificações
Ex ia IIC T4 Ga
Segurança intrínseca, grupo de equipamento II 1G
ATEX
Certificado KEMA 10ATEX0085
IECEx
Certificado IECEx KEM 10.0038
MED
Diretiva de equipamentos marítimos, conforme o catálogo do fabricante
Fontes
Especificações sujeitas a alteração pelo fabricante. Confirmamos a configuração do seu equipamento na cotação.
Serviço AUTROTEC
Calibração e manutenção com a AUTROTEC
Um detector de gás só é confiável se foi calibrado com gás padrão e se os sensores ainda respondem. A AUTROTEC tem laboratório de calibração acreditado RBC nº 593 e calibra detectores Riken Keiki, com certificado.
Nas unidades GX-8000 em uso, a manutenção avalia bomba, sensores, bateria, filtros e resposta aos gases para decidir se o equipamento segue em serviço.
RBC 593
Laboratório de calibração acreditado pela CGCRE/Inmetro, conforme ABNT NBR ISO/IEC 17025.
Perguntas frequentes
Sobre o GX-8000
O GX-8000 ainda é fabricado?
Não. A Riken Keiki indica o GX-8000 como descontinuado e aponta o GX-9000 como sucessor. As unidades em uso podem continuar a ser calibradas e mantidas enquanto estiverem em condição técnica.
Quantos gases o GX-8000 mede?
Até quatro gases em cinco faixas no Tipo A: combustíveis em %LEL e em %vol, oxigênio, H₂S e CO. As outras versões (Tipos B a G) medem de dois a quatro gases.
O GX-8000 serve para medir tanques de navio?
Sim. Ele tem bomba interna e aceita mangueira de amostragem de até 30 m com prumo, o que permite medir o ar de tanques e porões sem entrar. A faixa de 0 a 100 %vol para combustíveis cobre atmosferas ricas em hidrocarboneto.
Qual é a autonomia da bateria?
Mais de 12 horas com a bateria de íon-lítio, que carrega em cerca de 3 horas. Com a unidade opcional de pilhas AA alcalinas, mais de 6 horas.
A AUTROTEC calibra o GX-8000?
Sim. A calibração é feita no laboratório acreditado RBC nº 593, que calibra detectores Riken Keiki e Honeywell BW e emite certificado.
Qual a diferença entre o GX-8000 e o RX-8000?
O GX-8000 pode medir H₂S e CO além de combustíveis e oxigênio. O RX-8000 é focado em combustíveis e oxigênio. Há uma comparação completa no blog da AUTROTEC.
