Riken Keiki · Detector multigás pessoal

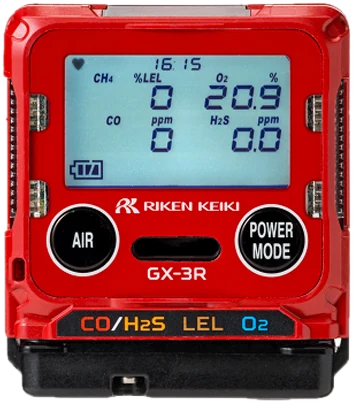

Riken Keiki GX-3R: detector pessoal de 4 gases
O GX-3R mede gases combustíveis, oxigênio, CO e H₂S num corpo de cerca de 100 g, que fica preso ao uniforme durante todo o trabalho. A Riken Keiki o apresenta como o menor e mais leve monitor de quatro gases do mundo. A AUTROTEC fornece, calibra e mantém o GX-3R.
Quatro gases em 100 gramas, IP66/68 e resistência a queda de 7 m. Feito para ficar no uniforme o turno inteiro sem atrapalhar o trabalho.
- peso aproximado
- 100 g
- no modo de bateria longa
- 40 h
- água e poeira (2 m, 1 h)
- IP66/68
- alarme sonoro a 30 cm
- 95 dB
Aplicações
Onde o GX-3R trabalha
O GX-3R é um detector pessoal: vai no peito do trabalhador e avisa na hora em que a atmosfera muda à sua volta.
Plantas de gás e siderurgia
Monitoramento de combustíveis, CO, H₂S e oxigênio junto ao trabalhador.
Espaço confinado
Compacto para não atrapalhar em locais apertados; com a bomba opcional RP-3R, verifica o ar antes de entrar em poços.
Construção e trabalho em altura
Resiste a quedas de 7 m, o que permite usá-lo também em trabalhos em altura.
Gases e sensores
Quatro gases, dois sensores duplos
O GX-3R usa sensores da série R, com a combinação de dois gases num só sensor para reduzir o tamanho. Uma versão do sensor de CO reduz a interferência do hidrogênio.
%LEL
Combustíveis
Catalítico (cerâmica)
- Faixa
- 0 a 100 %LEL
- Resolução
- 1 %LEL
O₂
Oxigênio
Eletroquímico
- Faixa
- 0 a 25,0 %vol (serviço até 40,0)
- Resolução
- 0,1 %vol
CO
Monóxido de carbono
Eletroquímico
- Faixa
- 0 a 500 ppm (serviço até 2.000)
- Resolução
- 1 ppm
H₂S
Sulfeto de hidrogênio
Eletroquímico
- Faixa
- 0 a 100,0 ppm (serviço até 200,0)
- Resolução
- 0,1 ppm
Combinações de fábrica
O GX-3R é vendido em onze versões, de um a quatro gases. O tipo define os sensores instalados.
| Versão | LEL | O₂ | H₂S | CO |
|---|---|---|---|---|
| Tipo A4 gases | ||||
| Tipo B3 gases | – | |||
| Tipo C3 gases | – | |||
| Tipo CH3 gases, CO com H₂ reduzido | – | |||
| Tipo D2 gases | – | – | ||
| Tipo E2 gases | – | – | ||
| Tipo F2 gases | – | – | ||
| Tipo FH2 gases, CO com H₂ reduzido | – | – | ||
| Tipo I2 gases | – | – | ||
| Tipo IH2 gases, CO com H₂ reduzido | – | – | ||
| Tipo K1 gás | – | – | – |
Nos tipos CH, FH e IH o sensor de CO tem interferência reduzida de hidrogênio. A função de conversão permite leitura direta de 27 gases combustíveis.
Especificações técnicas
Ficha do GX-3R
Todos os dados abaixo vêm da documentação oficial da Riken Keiki. As fontes estão no fim da ficha.
Medição
- Amostragem
- Difusão; aspiração com a bomba opcional RP-3R(S)
- Display
- LCD digital com iluminação, relógio, nível de bateria, temperatura, pico e aviso de calibração
- Datalogger
- Até 3.600 registros, intervalo de 5 min ajustável, comunicação IrDA
- Conversão de combustíveis
- Leitura direta de 27 gases combustíveis
Alarmes de fábrica (ajustáveis)
- Combustíveis
- 1º 10 · 2º 25 · 3º 50 %LEL · acima da faixa 100 %LEL
- Oxigênio
- L 19,5 · LL 18,0 · H 23,5 · acima da faixa 40,0 %vol
- CO
- 1º 25 · 2º 50 · 3º 1.200 · TWA 25 · STEL 200 · acima da faixa 2.000 ppm
- H₂S
- 1º 5,0 · 2º 30,0 · 3º 100,0 · TWA 1,0 · STEL 5,0 · acima da faixa 200,0 ppm
- Sinalização
- Lâmpada piscando, buzzer modulado de aprox. 95 dB a 30 cm, valor piscando e vibração
- Falhas detectadas
- Sistema, sensor, bateria baixa e falha de calibração
Energia
- Bateria
- Íon-lítio recarregável, carga em aprox. 3 h
- Operação contínua
- Aprox. 40 h com o modo de bateria longa · aprox. 25 h sem ele (25 °C, sem alarme nem iluminação)
Construção e ambiente
- Dimensões
- Aprox. 58 × 65 × 26 mm (L × A × P)
- Peso
- Aprox. 100 g
- Proteção
- Equivalente a IP66/68 (2 m, 1 h), resiste a queda de 7 m
- Temperatura e umidade
- Contínuo: −20 a +50 °C, 10 a 90 % UR · temporário (cerca de 15 min): −40 a +60 °C, 0 a 95 % UR
- Garantia do fabricante
- 3 anos, com extensão opcional de 2 anos
Certificações
INMETRO
Certificado DEKRA 24.0010X
ATEX
Certificado DEKRA 17ATEX0103X · II 1 G Ex da ia IIC T4 Ga (com sensor de combustíveis)
IECEx
Certificado IECEx DEK 17.0050X · Ex da ia IIC T4 Ga
MED
Diretiva de equipamentos marítimos, certificado MEDB000074D
EN 60079-29-1 e EN 50104
Desempenho de detectores de combustíveis e de oxigênio
Conforme a versão
As certificações variam com a especificação e são definidas na compra
Fontes
Especificações sujeitas a alteração pelo fabricante. Confirmamos a configuração do seu equipamento na cotação.
Serviço AUTROTEC
Calibração e manutenção com a AUTROTEC
A AUTROTEC tem laboratório de calibração acreditado RBC nº 593 e calibra detectores Riken Keiki, com certificado.
O próprio GX-3R conta os dias até a próxima manutenção recomendada e mostra o aviso ao ligar. É o momento de enviar o equipamento para calibração.
RBC 593
Laboratório de calibração acreditado pela CGCRE/Inmetro, conforme ABNT NBR ISO/IEC 17025.
Perguntas frequentes
Sobre o GX-3R
Quantos gases o GX-3R mede?
Até quatro: combustíveis (%LEL), oxigênio, CO e H₂S no Tipo A. As outras versões medem de um a três gases. Para cinco gases, incluindo CO₂ e SO₂, a Riken Keiki indica o GX-3R Pro.
O GX-3R tem certificação Inmetro?
Sim. A Riken Keiki publica o certificado INMETRO DEKRA 24.0010X para o GX-3R e o GX-3R Pro. As certificações variam conforme a especificação do equipamento e devem ser confirmadas na compra.
Qual é a autonomia da bateria?
Cerca de 40 horas com o modo de bateria longa ligado e cerca de 25 horas com ele desligado, a 25 °C, sem alarme nem iluminação. A recarga leva cerca de 3 horas.
O GX-3R serve para liberar espaço confinado?
Ele funciona por difusão, medindo o ar à volta do trabalhador. Para verificar o ar de um poço ou tanque antes de entrar, usa-se a bomba opcional RP-3R(S), que aspira a amostra.
Os alarmes podem ser ajustados?
Sim. Os pontos de alarme vêm configurados de fábrica e podem ser alterados no próprio equipamento, conforme o procedimento da empresa.
A AUTROTEC calibra o GX-3R?
Sim. A calibração é feita no laboratório acreditado RBC nº 593, que calibra detectores Riken Keiki e Honeywell BW e emite certificado.
